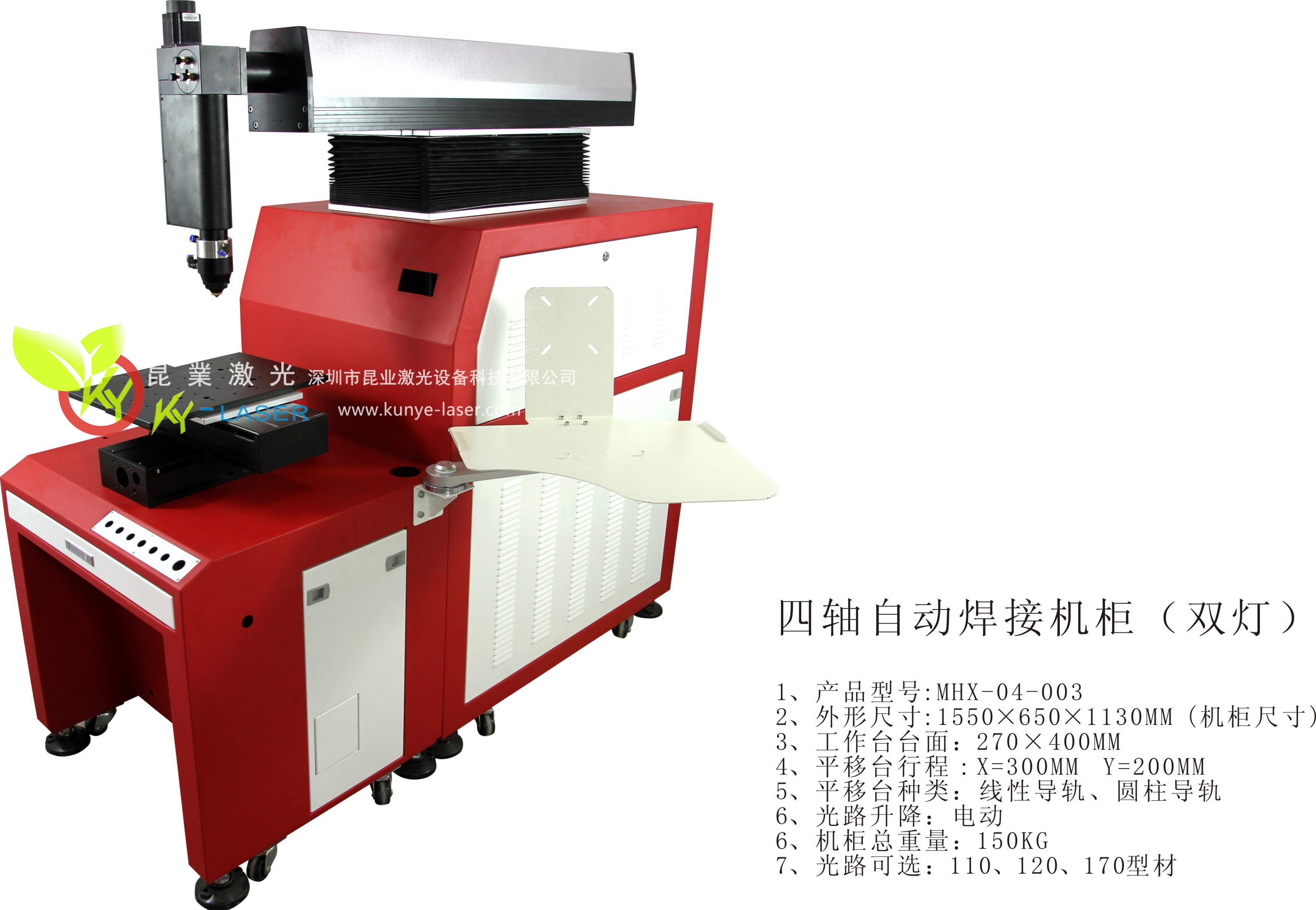

机型简介 |
KY-HZ自动化激光焊接机采用激光器、激光电源、内循环冷却系统、控制系统、数控系统、工作台一体化设计,具有性能可靠、结构紧凑、外形美观、操作方便、占地面积小等特点。并采用开关电源，通过触摸式操作面板选择激光输出的功率、频率和脉宽等参数。具有误操作和超温自动保护功能。
可通过遥控器或触摸式操作面板选择激光的输出功率、频率和脉宽等参数,并设定工作台的运动速度,操纵工作台的前后左右移动，使焊接参数与焊接要求相匹配，产生平整的焊缝或焊点、以达到最佳的焊接效果。
数控工作台的驱动方式：工控电脑(PC)控制,数控工作台工作稳定，运行精度高。
|
|
机型特点 |
1．采用英国进口陶瓷聚光腔体，耐腐蚀，耐高温，腔体寿 命（8-10）年，氙灯寿命800万次以上。
2．激光头可旋转360度.
3．光点大小电动调节。
4. 既可手动焊接,也可实现产品自动化批量生产。
|
|
适用材料及行业应用 |
自动化激光焊接机不仅是手机不锈钢外壳、金属眼镜架的专用焊接设备，而且还可以用于五金行业以及继电器、传感器、其它各种电子元器件等金属材料的焊接。焊接图形:点、直线、圆、圆弧、方形等。
|
|
技术参数 |
| 机 型 |
KY-HZ |
| 额定输出功率 |
200W 300W 600W |
| 工作台三轴行程 |
200*200mm至1200*1200mm（可选） |
| 机器重量 |
300KG |
| 机器供电 |
220V±10%/50Hz或380V±10%/50Hz |
| 激光类型 |
Nd：YAG脉冲 |
| 光点调节范围 |
0.1～3.0mm |
| 光点大小 |
0.2～3.0mm |
| 激光波长 |
1064nm |
| 焊接深度 |
≤2mm |
| 脉宽 |
0.1～25ms |
| 脉冲频率 |
≤50Hz |
| 激光输出焦距 |
80mm/100mm/120mm/200mm(可选) |
| 激光冷却 |
水冷 |
| 观察定位系统 |
CCD、红光或显微镜 |
| 控制系统 |
PC或PLC |
| 保护气体 |
1路 |
| 主机外形尺寸 |
1600*800*1500mm |
|
|
部分样品图片 |
|
